CLIPS INDUSTRIALES

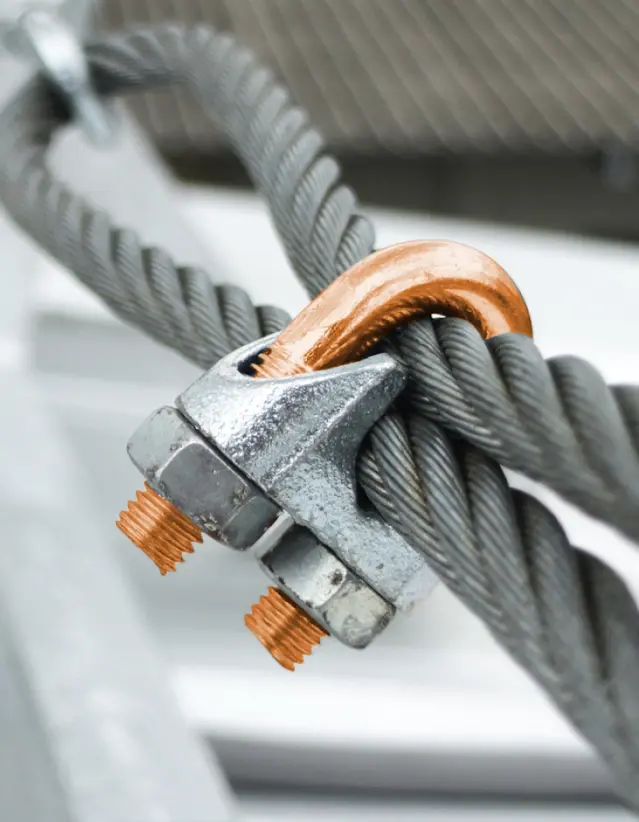

Los clips se utilizan principalmente para fijar, asegurar y terminar los extremos de los cables de acero. Los clips desempeñan un papel clave para garantizar que las conexiones de los cables sean seguras.
Se utilizan principalmente para: Terminaciones de bucle/ojo: Los clips se utilizan para crear bucles/ojos en los extremos de los cables de acero. Estos bucles/ojos pueden ser utilizados para conectar el cable a otros elementos, como grilletes, ganchos u otros dispositivos de izaje.
Aseguramiento de terminales: Los clips se pueden utilizar para asegurar terminales de cables, como los extremos prensados o fundidos, añadiendo una seguridad adicional contra el deslizamiento o fallo del terminal instalado.
Ajustes y adaptaciones: Los clips son accesorios versátiles que permiten a los operadores hacer ajustes en plena operación, adaptando la longitud del cable o creando nuevas terminaciones según sea necesario.
Los clips industriales GORILA cumplen normativa ASME B30.26 y FEDERAL AMERICANA FF-C-450, tipo 1, clase 1.
DISEÑO Y FABRICACIÓN DE CLIPS INDUSTRIALES
Heavy duty
Están fabricadas para soportar trabajos severos y gran resistencia a la corrosión.
Temperatura
Utilizar en temperaturas de -30ºC a 200ºC.
CRITERIOS ESPECÍFICOS PARA RETIRAR DE SERVICIO UN CLIP INDUSTRIAL
Todo clip industrial debe ser retirado de servicio si presenta de manera visible
alguno de los siguientes problemas:
Si se observan grietas, deformaciones, desgaste excesivo, corrosión, o si alguna pieza está doblada, rota o faltante.
Si las marcas de identificación no son legibles.
El clip industrial haya sido intervenido.
Si la corrosión ha afectado significativamente la integridad del clip.
Si las roscas del hilo están deformadas, corroídas o desgastadas.
Cambios de color que indiquen exposición a temperaturas excesivas o daño por soldadura.
CONSIDERACIONES PARA UNA OPERACIÓN SEGURA.
Número de Clips: Dependiendo del diámetro y la aplicación del cable, se requerirá un número específico de clips para garantizar una conexión segura.
Espaciamiento: Es esencial asegurarse de que los clips estén adecuadamente distanciados y en la dirección correcta en el cable.
Torque: Al apretar los clips, es vital asegurarse de que estén a la torsión adecuada según las especificaciones del fabricante.
Inspecciones regulares: Es crucial inspeccionar regularmente las conexiones hechas con clips para detectar signos de desgaste, corrosión o que algún clip se encuentre suelto.
Es importante que comprendas que el índice de eficiencia en el empalme del cable se basa en la resistencia a la ruptura del cable. El índice de eficiencia en empalme de ojos conguardacabo, con clips desde 1/8” hasta 7/8”, es aproximadamente del 80% y para tamaños desde 1” a 3 ½” es del 90%.
Si los clips los utilizadas en cables con construcción tipo SEALE de alambres externos gruesos, similar al 6×9, de 1” a o más, debes siempre utilizar un clip adicional.

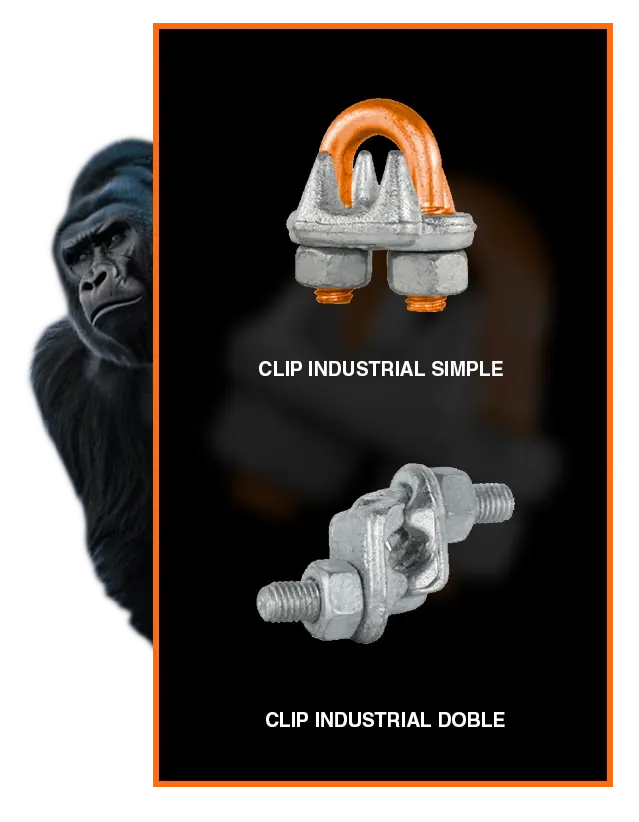

¿CÓMO INSTALAR UN CLIP INDUSTRIAL SIMPLE?
Instale la base de la abrazadera en el extremo vivo del cable, y el perno U en el extremo muerto del cable.

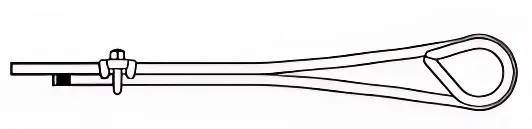

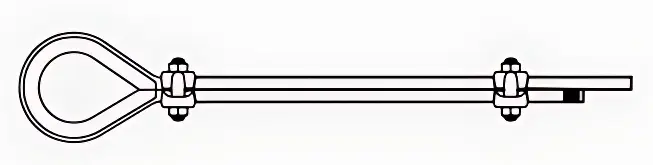

Doble el tramo del cable correspondiente, coloque la primera abrazadera al final del extremo muerto y aplique el torque
recomendado.

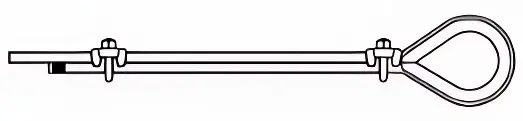

Instale la segunda abrazadera lo más cerca del guardacabo (si corresponde) y aplique un leve apriete a los pernos, sin
llegar al torque final.

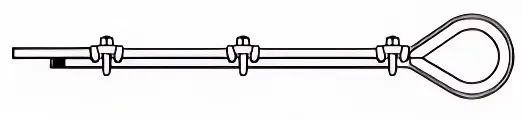

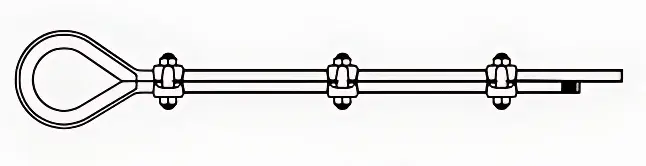

Distribuya las abrazaderas indicada. Antes de aplicar el torque final, aplique leve tensión al cable.

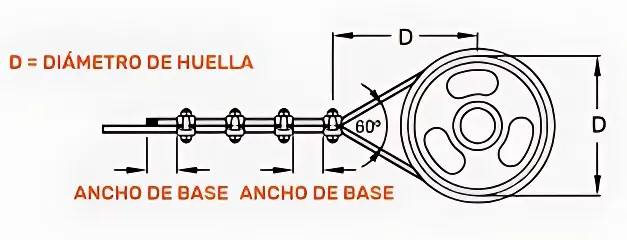

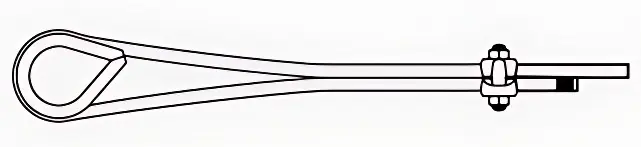

Si utiliza una polea en remplazo de guardacabo, agregue una abrazadera más. Asegúrese que la distancia
entre abrazaderas sea uniforme.

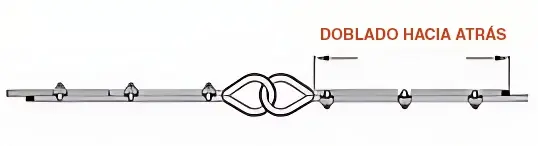

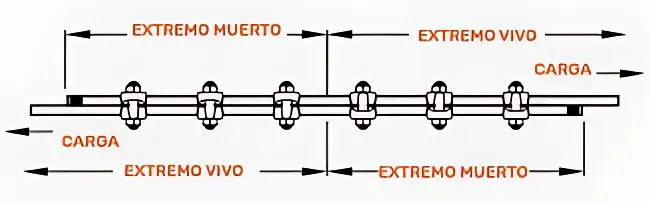

Empalme de dos tramos de cable utilizando ojos con guardacabo.

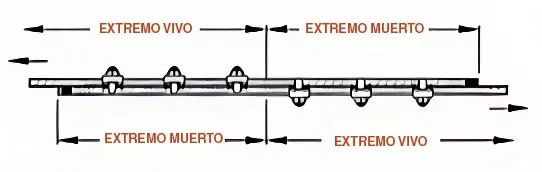

Empalme de dos tramos de cable en paralelo. El traslapo debe utilizar el doble de cable que el empalme con ojos.
La base de la abrazadera debe instalarse en el extremo vivo, como lo muestra la figura.
Si se utiliza un número de abrazadera mayor al indicado en la tabla, el doblez debe incrementarse en la misma
proporción.
El torque señalado en la tabla supone cables secos y limpios, libres de grasa y lubricación.
¿CÓMO INSTALAR UN CLIP INDUSTRIAL DOBLE?
Haga coincidir las bases con el extremo vivo y muerto del cable.
Doble el tramo de cable que corresponda, coloque la primera abrazadera al final
del extremo muerto y aplique el torrque recomendado.
Instale la segunda abrazadera lo más cerca posible del guardacabo
(si corresponde). Aplique una leve tensión, sin llegar al torque final.
Distribuya las abrazaderas indicadas. Antes de aplicar el torque final,
aplique leve tensión al cable.

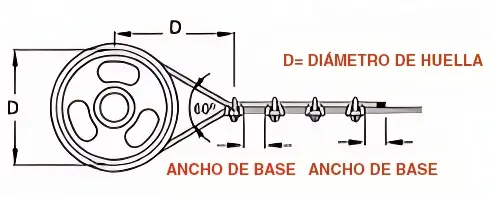

La aplicación del ojo con polea es similar a la abrazadera simple. Se debe
adicionar una abrazadera.

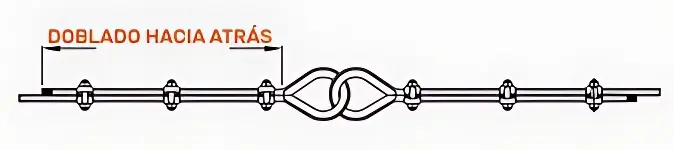

Empalme de dos tramos de cable utilizando ojos con guardacabo.
Empalme de dos tramos de cable en paralelo. El traslapo debe utilizar el
doble de cable que el empalme con ojos. La base de la abrazadera debe
instalarse en el extremo vivo, como lo muestra la figura.
